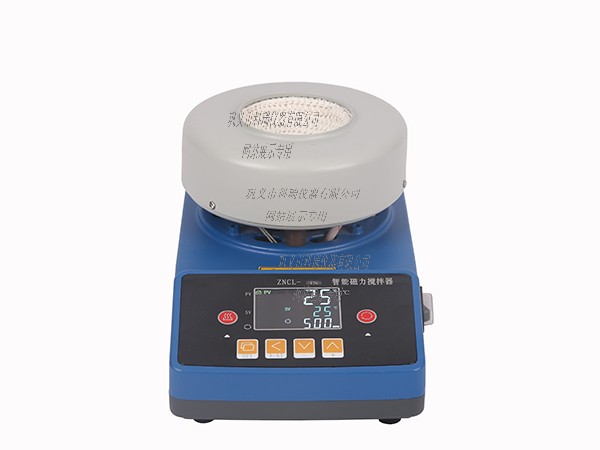

ZNBC系列 智能磁力搅拌电热套 可编程/程序控温

发布时间:2022-08-17浏览次数:4714
  • ZNBC系列 智能磁力搅拌电热套 可编程/程序控温
  • ZNBC系列 智能磁力搅拌电热套 可编程/程序控温
  • ZNBC系列 智能磁力搅拌电热套 可编程/程序控温
  • ZNBC系列 智能磁力搅拌电热套 可编程/程序控温
  • ZNBC系列 智能磁力搅拌电热套 可编程/程序控温
  • ZNBC系列 智能磁力搅拌电热套 可编程/程序控温

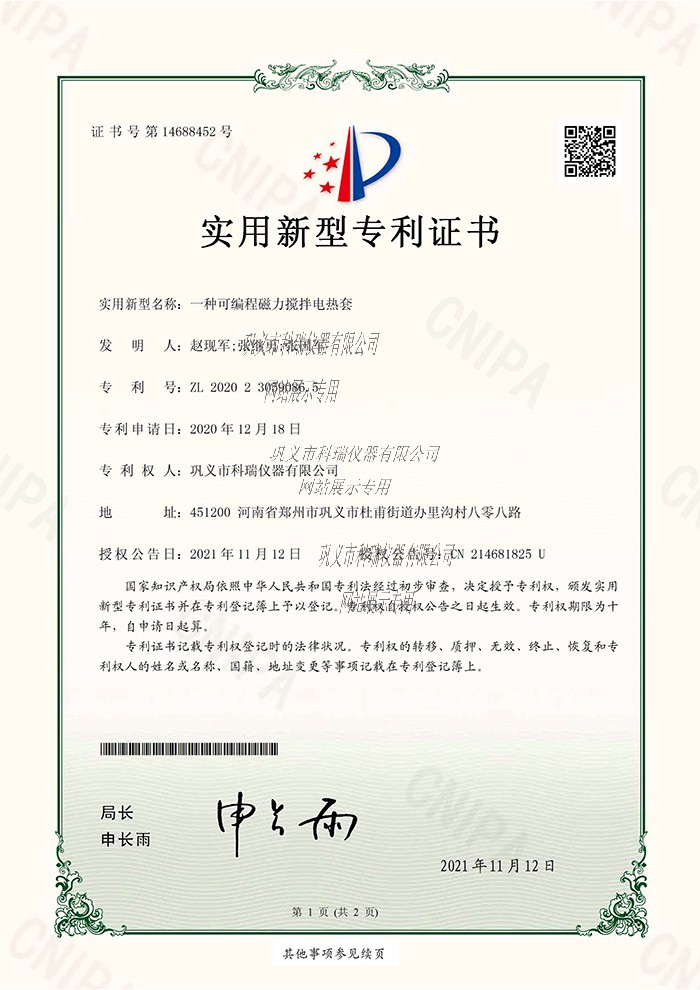

专利产品,专利号:ZL2020230590865

程序控温电热套是科瑞仪器自主研发、生产、销售的产品,与常规电热套不同,该类型产品能够进行程序控温+磁力搅拌,将特定时间为温度上升速率进行分段设定(30段),让温度变化可控性更高。

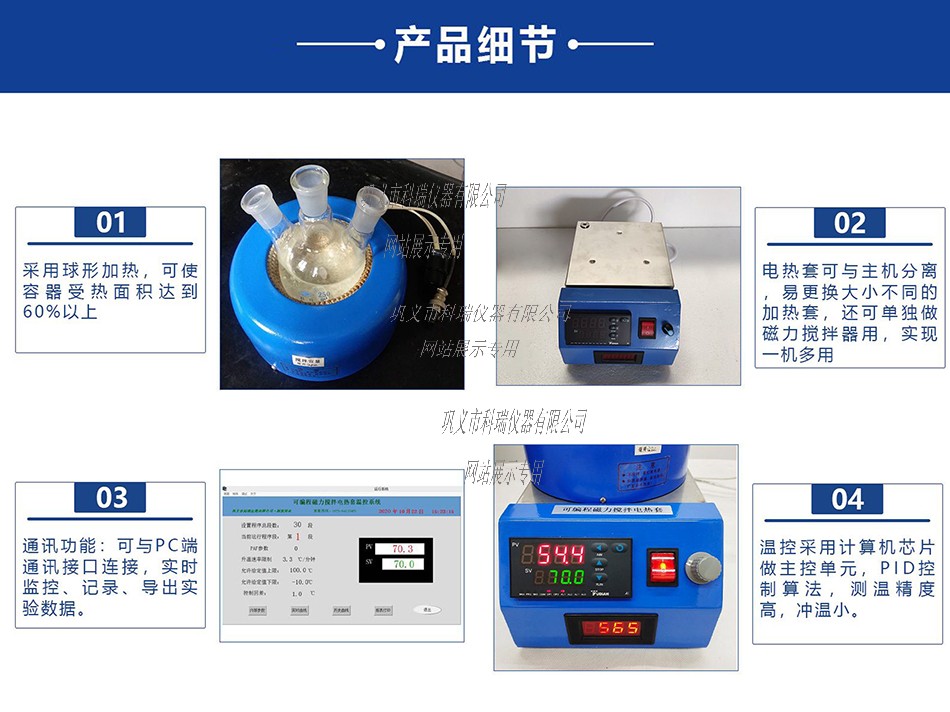

智能可编程磁力搅拌电热套用无碱玻璃纤维做绝缘材料,将Cr20Ni80合金丝簧装置于其中,电热套桶选用硅酸铝棉经真空定型的半球形保温体保温,外壳采用静电喷塑工艺。由于采用球形加热,可使容器受热面积达到60%以上,如果是直筒型、烧杯型容器,可联系客服定制相应的套筒。控温采用计算机芯片做主控单元,采用多重数字滤波电路,先进的PID控制算法,自整定功能,测量精度高、冲温小;单键轻触操作,双屏显示,内、外热电偶测温,可控硅控制输出,宽电源电压,并有断偶和短路保护功能,具有升温快,温度高、操作简便、经久耐用的特点。科瑞仪器可提供电脑端软件系统,主机有通讯接口,与电脑端实现实时通讯,用户只需要几步简单的操作就能够顺利使用,电脑端可设定、监控、记录、导出数据,可绘制曲线。

电热套可与主机分离,活套设计可更换不同的容量,去掉电热套还可以单独做磁力搅拌器使用,真正实现一机多用。主是做精确控温加热试验的最理想仪器。

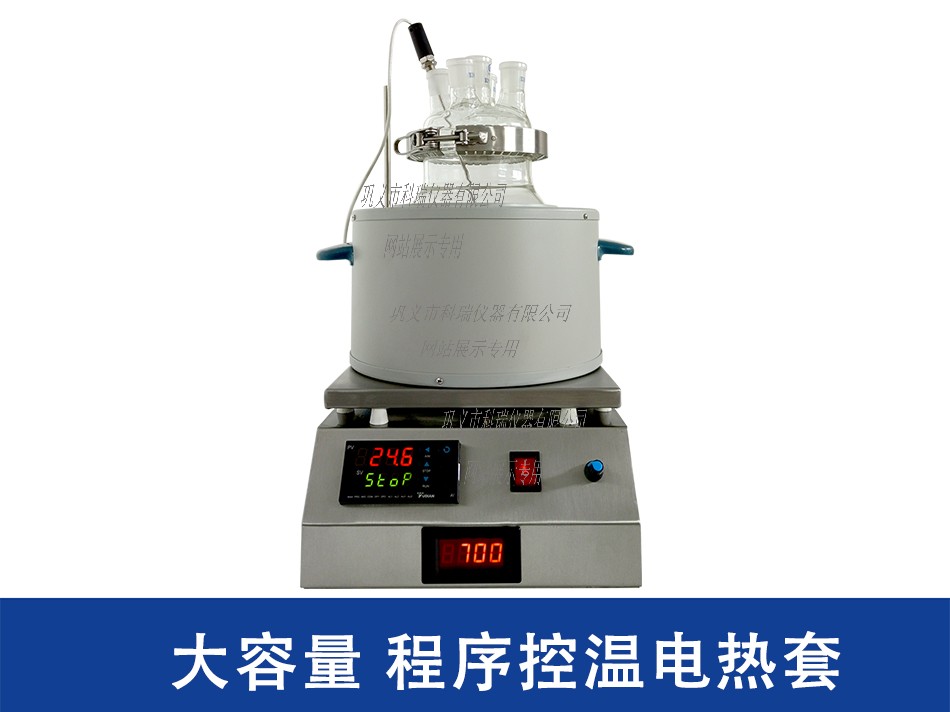

电热套的加热面积是根据整个套筒的大小确定的,内部容量分为:50ml、100ml、150ml、200ml、300ml、500ml、1000ml;2000ml以上容量的用户需要定制。用户在采购前可联系厂家业务人员咨询详细产品信息。


功能特点

型号

功能特点

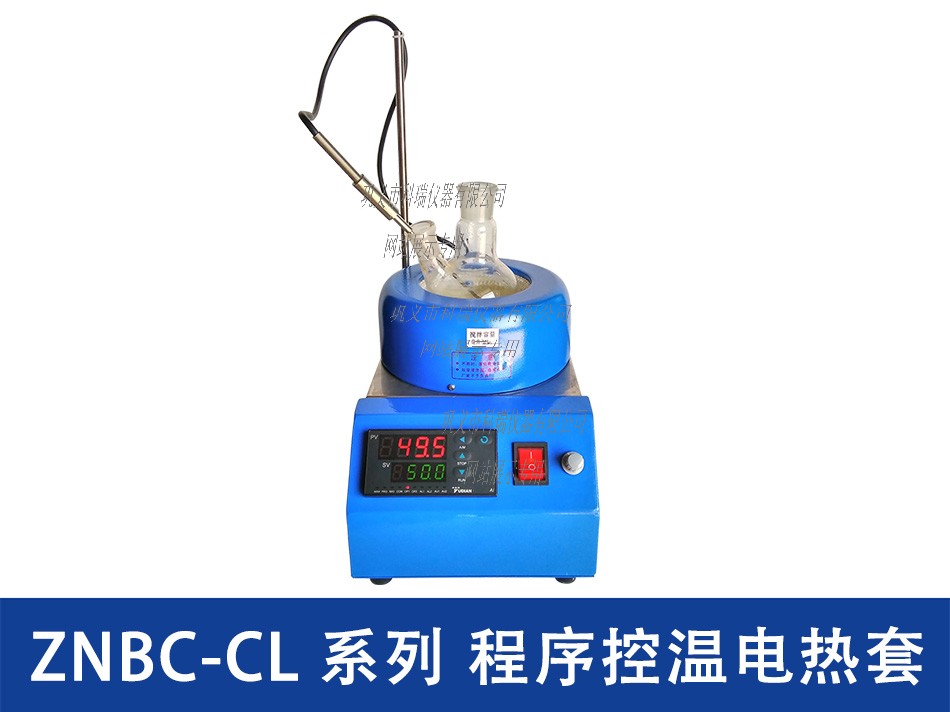

ZNBC-CL

30段智能恒温,磁力搅拌

ZNBC-CL-T

30段智能恒温,磁力搅拌,可与电脑通讯,另加适配器和软件

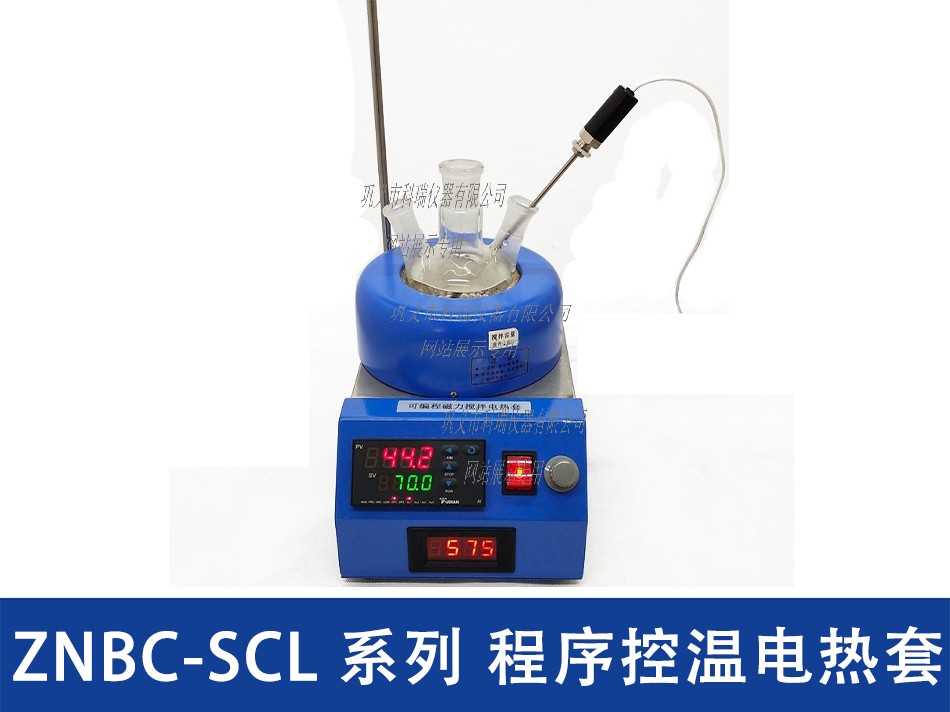

ZNBC-SCL

30段智能恒温,磁力搅拌,数显转速

ZNBC-SCL-T

30段智能恒温,磁力搅拌,数显转速,可与电脑通讯,配软件

技术参数

型   号

ZNBC-CL

ZNBC-CL-T

ZNBC-SCL

ZNBC-SCL-T

电   源

AC 220V±10% 50Hz

容   积

 50~500ml

控温范围

室温~400℃

分 辨 率

0.1℃,内、外传感器

控温精度

±1℃

通讯接口

RS485

RS485

程序段数

0-30段

搅拌速度

0~2000rpm


0~2000rpm,数显转速


绝 缘 层

无碱玻璃纤维,可耐温450℃

绝缘系数

干燥≥500兆

保 温 层

采用硅酸铝棉真空定型环保保温体

同类型产品(可点击查看产品详细介绍及参数)

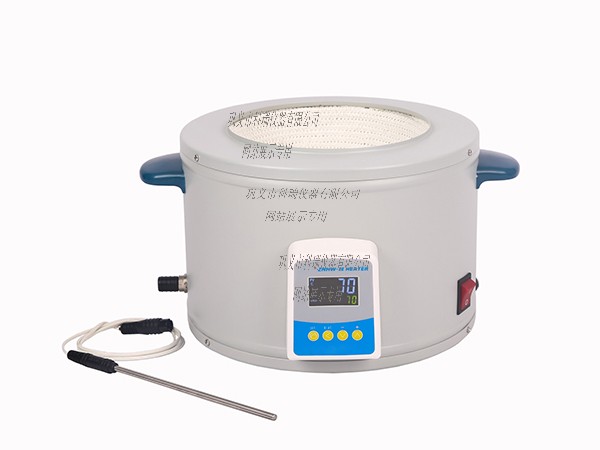

          ZNHW型智能恒温数显电热套

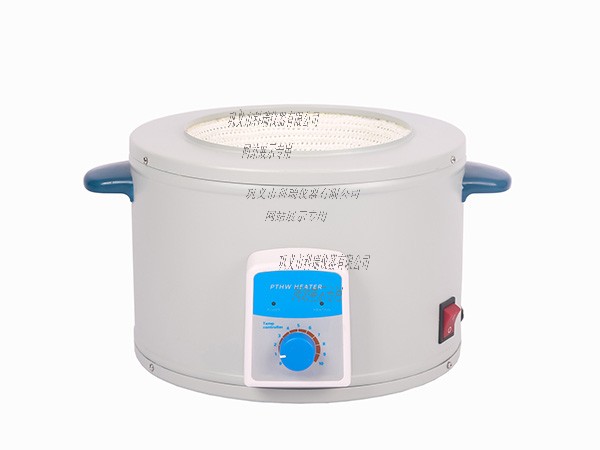

          PTHW型调温控温电热套


          TWCL-T调温型磁力搅拌电热套

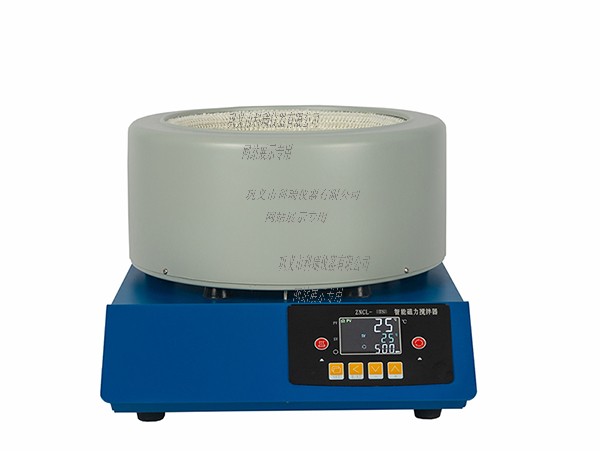

         ZNCL-T智能恒温磁力搅拌电热套


    ZNCL-TS智能恒温数显磁力搅拌电热套





多联电热套、烧杯(异形电热套)、大容量电热套、以及有定时功能、液晶屏、防爆、485通讯等功能磁力搅拌电热套、数显恒温电热套,可联系客服咨询详细产品信息!


多联电热套



            PTHW多联调温控温电热套


          ZNHW智能数显恒温多联电热套

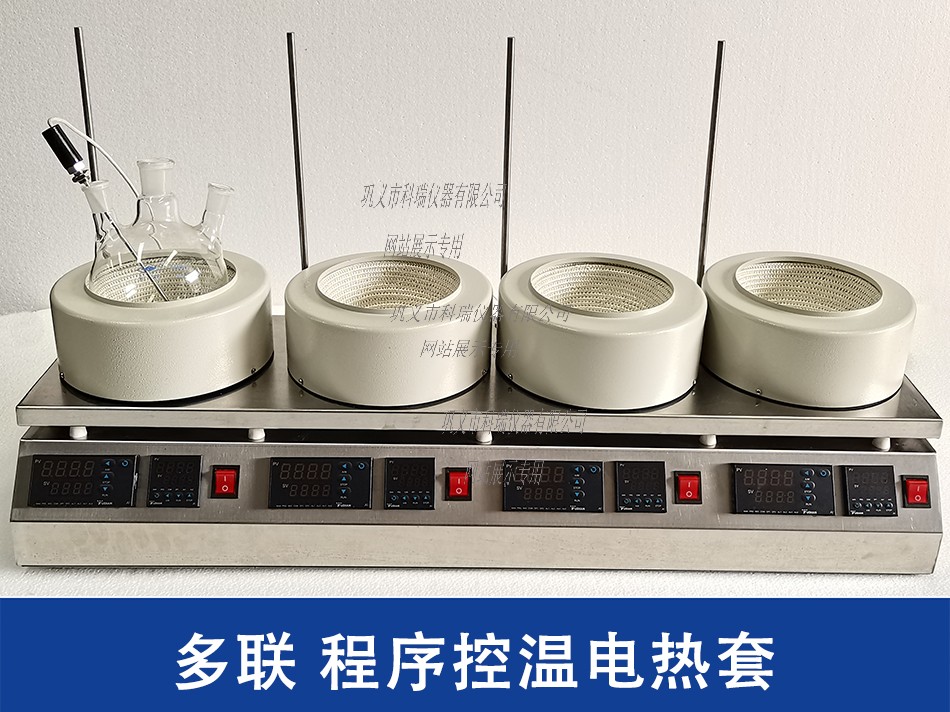

           多联程序控温磁力搅拌电热套

ZNBC-CL智能可编程磁力搅拌电热套的控温程序编排(摘录至巩义科瑞仪器产品使用说明):

a:斜率模式:

当Pno不等于0时,程序编排统一采用温度~时间~温度格式,其定义是:从当前段设置温度,经过该段设置的时间到达下一温度。温度设置值的单位同测量值PV,而时间值的单位可选择分钟或小时。在斜率模式下,若运行到Pno定义的最后一段程序不为停止命令或跳转命令(后文时间设置可编辑),则表示在该温度下保温该段时间后自动结束。转速数显可编程磁力搅拌电热套下例为一个包含线性升温、恒温、线性降温、跳转循环、准备、暂停的5段程序例子。

    第1段 SP 1=100.0 t 1=30.0 ;100℃起开始线性升温到SP 2,升温时间为30分钟,升温斜率为10℃/分

    第2段 SP 2=400.0 t 2=60.0 ;在400℃保温运行,时间为60分

    第3段 SP 3=400.0 t 3=120.0 ;降温到SP 4,降温时间为120分,降温斜率为2℃/分

    第4段 SP 4=160.0 t 4=0.0 ;降温至160℃后进入暂停状态,需执行运行(run)才能继续运行下一段

    第5段 SP 5=160.0 t 5=-1.0 ;跳往第1段执行,从头循环开始运行。

本例中,在第5段跳往第1段后,由于其温度为160℃,而C 01为100℃,不相等,而第5段又是跳转段,假定偏差上限报警值设置为5℃,则程序在第5段跳往第1段后将先进入准备状态,即先将温度控制到小于偏差上限报警值,即105℃,然后再进行第1段的程序升温。

采用温度~时间~温度编程方法的优点是升温、降温的斜率设置的范围非常宽。升温及恒温段具有统一的设置格式,方便学习。设置曲线更灵活,可以设置连续设置升温段(如用不同斜率的升温段近似实现函数升温),或连续的恒温段。

b:平台模式:

    设置参数PAF.B=1为平台模式,适合不要求在程序中定义升温速率的场合(可用SPr参数限制升温速率,若SPr设置为0则表示全速升温),例如程序设置为:SP 1=100.0;t 1=30.0;SP 2=400.0;t 2=60.0,表示以SPr参数限制的速率升温到100度保温30分钟,然后再升温到400度恒温60分钟,由于升温时间会占用保温时间,可设置rdy功能有效,以保证正确的恒温时间。

c:时间设置:

    t-XX=0.1~3200(分) 表示第XX段设置的时间值(注:时间单位也可以用PAF参数改变为小时)。

    t-XX=0.0 仪表在第XX段进入保持运行状态(HoLd),程序在此暂停运行,停止计时。

    t-XX=-121.0,程序执行StoP操作,进入停止状态。

    t-XX=-0.1~-122.0 时间值为负数表示是一个跳转+事件输出命令,整数部分-1~-120表示跳转的段,但超出Pno定义的段数时无效,整数为0(小数不为0),表示运行到下一段,小数位置为事件输出编程,可以在程序运行过程中编程使AL1及AL2动作,-XXX.0表示不    影响程序事件状态,只是跳转,注意如果报警输出定义AOP也同时定义报警由AL1或AL2输出,程序事件或报警都可以导致AL1或AL2动作,-XXX.1~-XXX.4含义如下:

    -XXX.1,AL1动作,AL2解除;

    -XXX.2,AL1解除,AL2动作;

    -XXX.3,AL1和AL2均动作;

    -XXX.4,AL2和AL2都解除;

    例如:设置t- 5=-1.1,表示运行到第5段程序时,AL1动作,AL2解除并跳转到第一段运行。

    又如:设置t- 6=-0.3,表示运行到第6段程序时,AL1和AL2动作,并继续下段程序(第7段)运行。

注意:除执行运行操作或接通电源时遇到跳转段时,可以继续跳转运行外。在程序运行中遇到跳转段控制程序跳到的还是跳转段时,则程序自动暂停执行(即仪表在连续两次跳转中自动插入暂停操作),需要外部的运行/暂停操作解除暂停状态。

d、给定值设置:

给定值可设置的数值范围有SPL及SPH限制,是-999~+3200℃,表示需要控制的温度值(℃)或线性定义单位。

e、运行多条曲线时程序的编排方法:

本控温仪具有灵活先进的程序编排方法,由于仪表执行停止运行(StoP)后会自动将StEP设置为1,如果在启动运行前没有再修改StEP值,则重新运行一般从第1段起运行,对于编有多条控温曲线的用户,可以采用将第1段设置为跳转段的方法来分别执行不同的曲线。    如用户有3条长度均为3段的曲线,则可将程序编排在2~4,5~7,8~10。要使启动后分别执行不同的曲线,则其第1段可设置如下:

    t- 1=-2.0,运行操作后执行第1条曲线(2~4);

    t- 1=-5.0,运行操作后执行第2条曲线(5~7);

    t- 1=-8.0,运行操作后执行第3条曲线(8~10);

    需要改变生产工艺时,只要将“t- 1”分别设置为-2.0,-5.0或-8.0,即可使运行分别开始运行不同的曲线。

    也可省略该跳转段,但在每次启动运行前将StEP设置为需要运行曲线的起始段即可。

出厂程序示例:

    SP 1=20.0 t 1=5.0 ;20℃起线性升温到SP2(25℃),升温时间为5小时;

    SP 2=25.0 t 2=5.0 ;25℃保温5小时;

    SP 3=25.0 t 3=5.0 ;从25℃开始线性降温到20℃,降温时间为5小时;

    SP 4=20.0 t 4=9.0 ;保温9小时;

    SP 5=20.0 t 5=-1.0 ;跳转到第一段执行,从头循环开始运行。

程序控温电热套客户使用案例:

目前在使用ZNBC-CL可编程磁力搅拌电热套的企业:澳大利亚联邦科学与工业研究组织(CSIRO)、清华大学、北京航空航天大学、南京工业大学、湖北大学、青岛大学等国内外高校、企业、科研院所。

厂家售后及质量保证:

一、本仪器所使用的主要配件均为原装进口产品,仪器生产过程及成品均经过严格测试。为保障消费者的利益,维护我们公司的信誉,产品自出厂之日起一年内,因产品本身质量问题引起的硬件故障,我厂将免费保修。

二、本公司所有产品一年保修,终身维修,超出一年质保期后将收取配件费。

生产厂家报价,含税/运,欢迎广大用户、经销商咨询!
